 ЛЕДОВЫЕ УСЛОВИЯ
Представление дрейфа и сжатий ледяного покрова с помощью модельных расчетов
Назад Начало Вперед  карта россии  Поиск  Индексный указатель  Географический указатель  Авторский указатель  Подсказка

Год:

К разряду опасных ледовых явлений возникающих на трассе Северного морского пути относятся такие характеристики динамики ледяного покрова, как интенсивный дрейф льда и ледовые сжатия. Инструментальных наблюдений за дрейфом льда на акватории арктических морей выполнено крайне мало, а наблюдения за сжатиями льда осуществлялись только визуально. Кроме того, оба вида этих наблюдений носят эпизодический характер и их результаты не могут быть использованы для режимных обобщений. В связи с этим, как и было запланировано, для оценки этих характеристик была использована численную модель совместной динамики воды и льда, разработанную в Арктическом и Антарктическом НИИ и хорошо зарекомендовавшую себя в практике оперативной работы Центра ледовой и гидрометеорологической информации ААНИИ.

Общая модель совместной динамики воды и льда включает в себя двумерную модель штормовых нагонов с членами, учитывающими трение льда о воду:

Ф1 - Дрейф ,
Ф2 - Дрейф ,

и модель дрейфа ледяного покрова

Ф3 - Дрейф ,
Ф4 - Дрейф ,

где t – время; Ф5 - Дрейф – вектор полного потока;

Ф6 - Дрейф – параметр Кориолиса;

g – ускорение силы тяжести;

z – отклонение уровня от невозмущенного состояния;

Pa – атмосферное давление;

r – плотность воды;

Ф7 - Дрейф – тангенциальное трение на границах раздела воздух–вода, воздух–лед, лед–вода, вода–дно соответственно;

Ф10 - Дрейф – поверхностная плотность льда;

рi – плотность льда; hi – толщина льда;

C – функция сплоченности;

Ф12 - Дрейф – силы внутреннего взаимодействия в ледяном покрове.


Тангенциальное напряжение на границах раздела лед–вода и вода–дно рассчитывались по традиционным зависимостям

Ф13 - Дрейф ,
Ф14 - Дрейф ,

где Ф15 - Дрейф ,

Rw = 5.5х 10–3 – коэффициент трения на границе раздела лед–вода,

Kw = 2.6х 10–3 – коэффициент трения на границе раздела вода–дно.


Тангенциальное напряжение на поверхности льда принималось равным тангенциальному напряжению на поверхности воды и вычислялось по зависимости вида

Ф16 - Дрейф ,

где W – скорость приводного ветра в м/с.


Для включения в модель сил внутреннего взаимодействия использовано приближение в форме

Ф17 - Дрейф ,

Ф18 - Дрейф ,

где l = h = 1010 см2/с – соответственно коэффициенты объемной и сдвиговой вязкости;

Kp = 10h – коэффициент сжатия.


На твердых границах области принимается условие непротекания. На жидких границах области для воды принимается условие излучения, для льда – условие свободного протекания.

В качестве начальных условий для воды и льда принимается состояние покоя, функция сплоченности задается в соответствии с реальным распределением льда. Толщина льда считается постоянной как во времени, так и в пространстве и принимается равной 2 м.

Расчетная область охватывает всю акваторию Северного Ледовитого океана, включая прибрежные моря Российской Арктики. Открытая граница области проходит в районе Гренландско-Исландского и Фарерско-Исландского порогов и, таким образом, достаточно далеко отстоит от районов арктических морей, чтобы исключить негативное влияние приблизительности условий, задаваемых на открытой границе. Шаг сеточной области составляет D x = D y = 55.56 км.

При конечно-разностной аппроксимации исходной системы уравнений члены с трением берутся для середины временного шага, пространственные производные заменяются центральными конечно-разностными аналогами, а временные – впереднаправленными разностными отношениями.

Расчет перераспределения льда осуществляется на основе метода расчета переноса с коррекцией потоков. При расчете сплоченности льда вводится условие остановки, в соответствии, с которым составляющие скорости дрейфа льда приравнивались нулю, если они были направлены внутрь ячейки с функцией сплоченности равной 1, а соответствующие составляющие скорости на противоположных сторонах ячейки оказывались равными нулю.

Исходной информацией для расчета по модели служат последовательности полей приземного атмосферного давления и информация о распределении припая и сплоченности дрейфующего льда на акватории расчетной области. Фактические и прогностические поля приземного атмосферного давления, рассчитываемые в Европейском Центре среднесрочных прогнозов погоды и передаваемые в коде GRID в узлах пятиградусной географической сетки с дискретностью 24 часа, интерполируются в узлы расчетной сетки с использованием алгоритма метода конечных элементов.


Скорость и направление ветра у поверхности воды вычисляются по зависимостям вида

W = k1Wg,

A = Ag – a

где Ф19 - Дрейф ,

Ф20 - Дрейф .

В результате вычислений моделируется временная изменчивость полей таких гидрометеорологических характеристик как:
* атмосферное давление на уровне моря;
* скорость и направление ветра у поверхности;
* сплоченность льда;
* скорость и направление дрейфа льда;
* сила сжатий;
* дивергенция скорости льда (разрежение льда);
* колебания уровня моря;
* скорость и направление средних по вертикали течений.

Все результаты расчетов представлены в картированном виде (рис. 1, 2) по отдельным его районам морей.

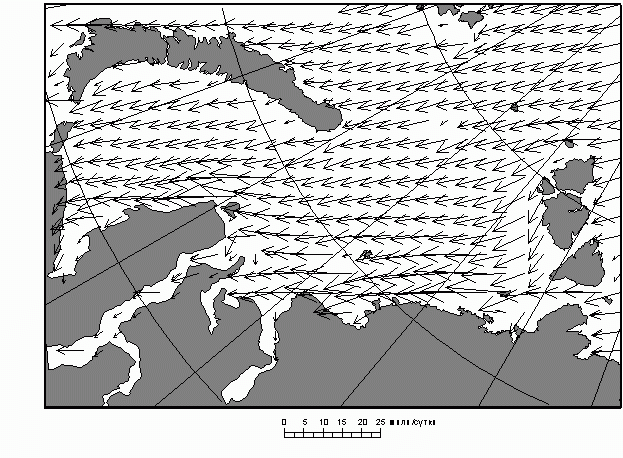

Рисунок 1 - Среднесуточный дрейф льда в Карском море при северном ветре скоростью 10 м/с

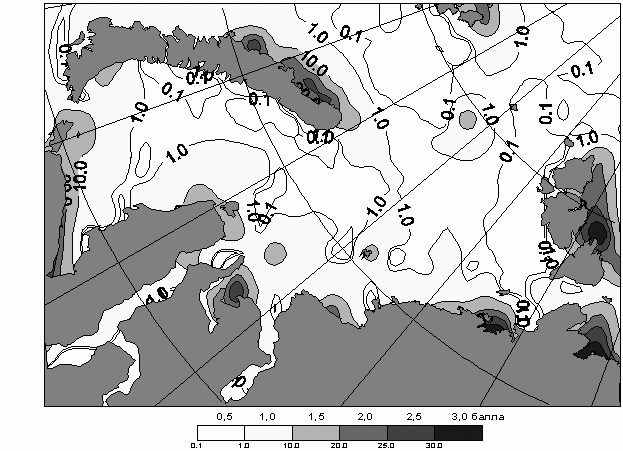

Рисунок 2 - Распределение зон сжатий льда в Карском море при северном ветре скоростью 10 м/с
